Que mangueira é essa?

Página 1 de 2 1, 2  Seguinte

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Que mangueira é essa?

Mensagem  Adam em Seg Mar 28, 2011 11:24 pm

ai galera tirei meu tanque pra concertar aquele cromado lateral q se kebrou e notei uma mangueira grande e preta q não se encaixava em nada, fui seguindo ela no sentido do banco ate o guidão e vi q ela termina no catalizador...
Qual a função dessa mangueira????????eliminar co2 por ali e diminuir a concentração q sai no escape pra passar nos testes???rsrsrs

abraço!

_________________
De repente a dor de esperar terminou e o amor, veio enfim, eu que sempre sonhei, mas não acreditei, muito em mim, vi o tempo passar o inverno chegar, outra vez, mas desta vez, todo pranto sumiu, um encanto surgiu, meu AMORRRRRRRRRRRRRRRRRRRRR
VOÇÊ!!!!
É mais do que seii é como eu sonheeeeeei, é mais que esperaaava baby.
VOÇÊ!!!!
É algo assim, é tudo pra miiiiim, é como eu sonhaaaava baby.
SOU FELIZ...
AGOOOOORA....
NÃO, NÃO VÁ....
EMBORA NÃO...
NÃO, NÃO, NÃO, NÃO, NÃO, NÃO cheers cheers cheers Razz Razz Razz Laughing Laughing Laughing

Adam
Forista
Forista

Número de Mensagens : 330
Idade : 29
Localização : Franca -SP
Moto : Kansas 150cc
Data de inscrição : 21/11/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Ter Mar 29, 2011 12:54 am

Adam escreveu:ai galera tirei meu tanque pra concertar aquele cromado lateral q se kebrou e notei uma mangueira grande e preta q não se encaixava em nada, fui seguindo ela no sentido do banco ate o guidão e vi q ela termina no catalizador...
Qual a função dessa mangueira????????eliminar co2 por ali e diminuir a concentração q sai no escape pra passar nos testes???rsrsrs

abraço!


Adam tem duas mangueiras que entram na válvula pair (catalizador) uma vem da caixa do filtro de ar, uma do coletor de admissão, e uma que sai da válvula pair e vai para o escape.

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Ter Mar 29, 2011 2:14 pm

Então Dan, eu acho que esse esquema da mangueira que vai para o escape seria essa, não?


A minha veio tampada de uma revisão, como eu imaginei que deveria passar alguma coisa por ali, então tirei essa tampa.


_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Ter Mar 29, 2011 3:21 pm

L340 escreveu:Então Dan, eu acho que esse esquema da mangueira que vai para o escape seria essa, não?


A minha veio tampada de uma revisão, como eu imaginei que deveria passar alguma coisa por ali, então tirei essa tampa.





Vinicius tem como tirar mais fotos do início da mangueira até o fim? Bata foto também (se puder) da válvula pair.

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Ter Mar 29, 2011 4:23 pm

beleza, vou catalogar o sistema todo.

_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Ter Mar 29, 2011 5:09 pm

L340 escreveu:beleza, vou catalogar o sistema todo.


Beleza!, assim fica mais fácil de identificar essa mangueira.

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Ailton e Karina em Ter Mar 29, 2011 7:59 pm

L340, com quantos quilometros essa mangueira foi tampada?

Ailton e Karina
Membro Senior
Membro Senior

Número de Mensagens : 526
Idade : 33
Localização : Mauá - SP
Moto : Outra marca ou ainda não tenho
Data de inscrição : 17/02/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Ailton e Karina em Ter Mar 29, 2011 8:00 pm

A minha veio da revisão de 6 mil e ainda nao tamparo ela nao.

Ailton e Karina
Membro Senior
Membro Senior

Número de Mensagens : 526
Idade : 33
Localização : Mauá - SP
Moto : Outra marca ou ainda não tenho
Data de inscrição : 17/02/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Adam em Ter Mar 29, 2011 10:09 pm

L340 escreveu:Então Dan, eu acho que esse esquema da mangueira que vai para o escape seria essa, não?


A minha veio tampada de uma revisão, como eu imaginei que deveria passar alguma coisa por ali, então tirei essa tampa.


É essa mangueira mesmo!
na minha ta aberta, oq muda se for tampada? qual asua função? ela expulsa ou puxa o ar?....
to preocupado, vai saber né...rsrs

_________________
De repente a dor de esperar terminou e o amor, veio enfim, eu que sempre sonhei, mas não acreditei, muito em mim, vi o tempo passar o inverno chegar, outra vez, mas desta vez, todo pranto sumiu, um encanto surgiu, meu AMORRRRRRRRRRRRRRRRRRRRR
VOÇÊ!!!!
É mais do que seii é como eu sonheeeeeei, é mais que esperaaava baby.
VOÇÊ!!!!
É algo assim, é tudo pra miiiiim, é como eu sonhaaaava baby.
SOU FELIZ...
AGOOOOORA....
NÃO, NÃO VÁ....
EMBORA NÃO...
NÃO, NÃO, NÃO, NÃO, NÃO, NÃO cheers cheers cheers Razz Razz Razz Laughing Laughing Laughing

Adam
Forista
Forista

Número de Mensagens : 330
Idade : 29
Localização : Franca -SP
Moto : Kansas 150cc
Data de inscrição : 21/11/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Qua Mar 30, 2011 6:12 am

Ailton e Karina Amendola escreveu:L340, com quantos quilometros essa mangueira foi tampada?
Foi na de 6000, a mesma em que deixaram a mangueira de combustível dobrada ¬¬
Acho que o mecânico devia estar sem privada em casa...
Tirei algumas foto, porém, foi por baixo mesmo.
Depois posto aqui (na verdade eu já deveria estar na estrada rumo ao trabalho).

_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Péricles em Qua Mar 30, 2011 10:00 am

Dan Floripa escreveu:Adam tem duas mangueiras que entram na válvula pair (catalizador) uma vem da caixa do filtro de ar, uma do coletor de admissão, e uma que sai da válvula pair e vai para o escape.

Abraço!

Dan.

Então, Dan! Acredito que haja alguma diferença no sistema da Kansas, pois a caixa de ar tem apenas o duto que vai pro carburador e a mangueira do respiro do óleo do motor, nada a mais. E na minha moto está igual ao relatado aqui, existe essa mangueira em que uma ponta está conectada à valvula de ar e a outra termina embaixo do banco, aberta e sem conexão alguma... Nesta válvula estão conectadas mais duas mangueiras, uma que parte do coletor de admissão e outra ao lado da tampa do cabeçote.
Obs: Esta mangueira "solta" tem uma espécie de filtro no caminho, então eu creio que a única diferença seja o fato de que ela não é mais conectada à caixa de ar, passando então a puxar o ar frio por baixo do banco e "filtrando pelo filtro" existente nela mesma...

Abraço!

Péricles
Membro Senior
Membro Senior

Número de Mensagens : 632
Idade : 36
Localização : Belém - PA
Moto : Outra marca ou ainda não tenho
Data de inscrição : 10/01/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Qua Mar 30, 2011 11:29 am

Vamos lá:

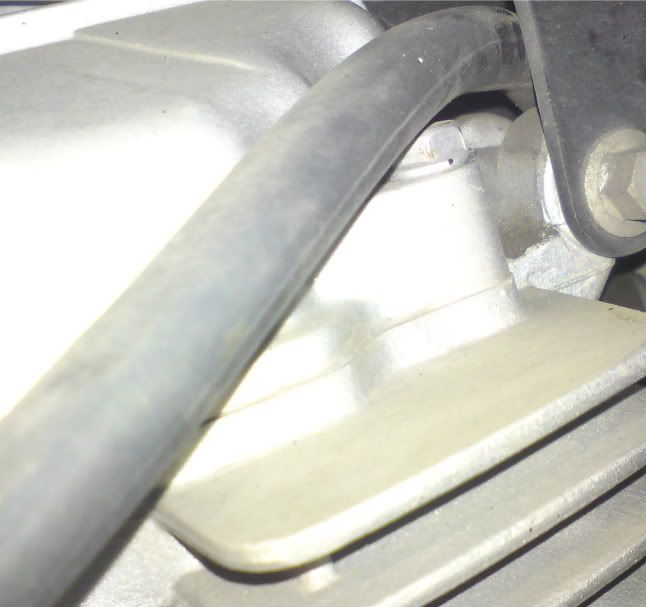

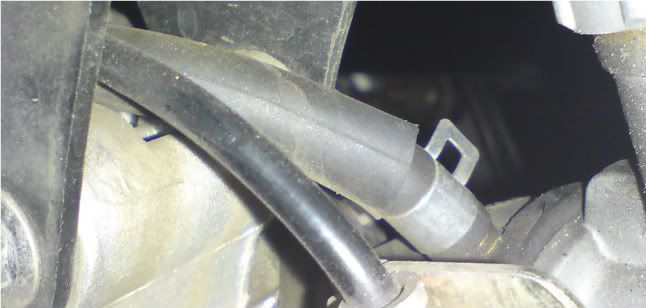

Mangueira que sai do motor:

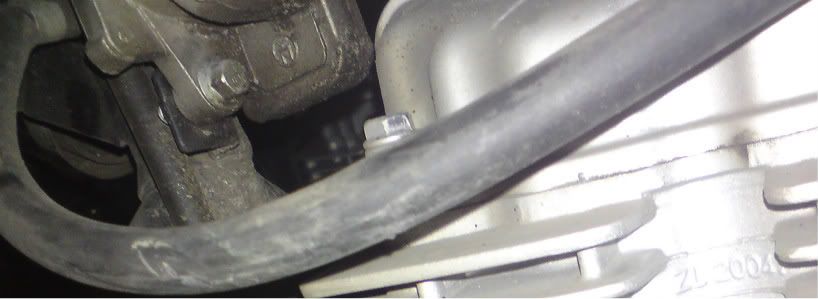

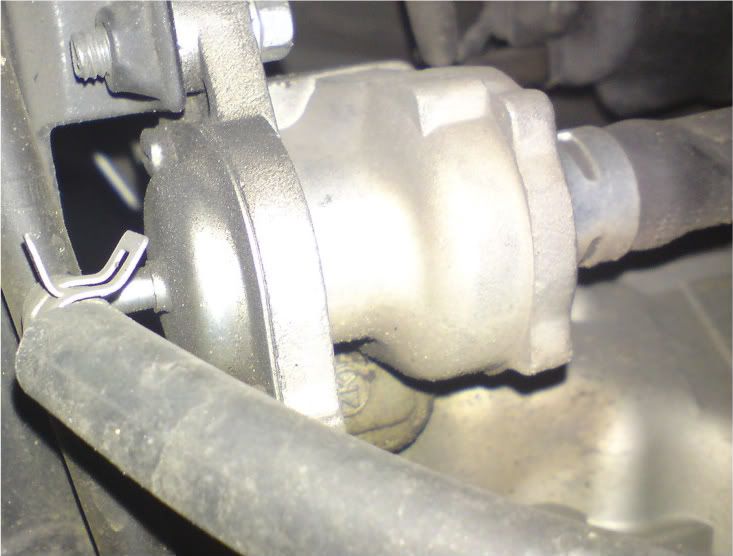

Mangueira que vai para o coletor de admissão:

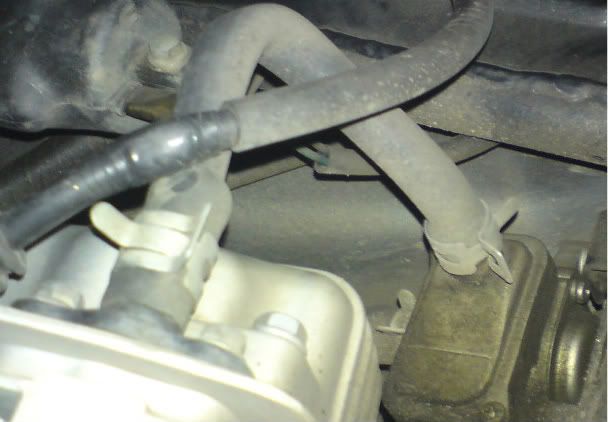

Magueira que vai para baixo do banco:







_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qua Mar 30, 2011 2:51 pm

Parece que essa mangueira solta é a que vai ligada na caixa do filtro de ar.
A válvula Pair funciona injetando mais ar, e mais um pouco de mistura (ar combustível) no escape reduzindo a emissão de poluentes. Então vão em direção a essa válvula 2 mangueiras 1 é tomada de ar (deve de ser essa que não liga a nada na moto de vocês), a outra vem do coletor de admissão que leva a mistura para válvula, que a injeta no escape.

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Qua Mar 30, 2011 4:46 pm

Então ela pega combustível do coletor, ar daquele filtro embaixo do banco e injeta naquela tomada do lado do bloco?
É isso?

_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qua Mar 30, 2011 9:30 pm

L340 escreveu:Então ela pega combustível do coletor, ar daquele filtro embaixo do banco e injeta naquela tomada do lado do bloco?
É isso?


Isso, o ar e o combustível são injetados pela mangueira que sai da válvula e entra no lado do bloco.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Adam em Qua Mar 30, 2011 10:18 pm

Devo deixar esta mangueira tampada ou destanpada?

_________________
De repente a dor de esperar terminou e o amor, veio enfim, eu que sempre sonhei, mas não acreditei, muito em mim, vi o tempo passar o inverno chegar, outra vez, mas desta vez, todo pranto sumiu, um encanto surgiu, meu AMORRRRRRRRRRRRRRRRRRRRR
VOÇÊ!!!!
É mais do que seii é como eu sonheeeeeei, é mais que esperaaava baby.
VOÇÊ!!!!
É algo assim, é tudo pra miiiiim, é como eu sonhaaaava baby.
SOU FELIZ...
AGOOOOORA....
NÃO, NÃO VÁ....
EMBORA NÃO...
NÃO, NÃO, NÃO, NÃO, NÃO, NÃO cheers cheers cheers Razz Razz Razz Laughing Laughing Laughing

Adam
Forista
Forista

Número de Mensagens : 330
Idade : 29
Localização : Franca -SP
Moto : Kansas 150cc
Data de inscrição : 21/11/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qua Mar 30, 2011 11:21 pm

Adam escreveu:Devo deixar esta mangueira tampada ou destanpada?


Adam a mangueira deve ficar destampada (se for a que vai para válvula pair).

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  L340 em Qui Mar 31, 2011 6:14 am

O motivo dessa mangueira estar tampada na minha moto é um mistério ainda,
Não estava só tampada, mas estava ainda cheio de água (ou algum outro líquido).
Depois que achei isso, nunca mais voltei na Dafra a procura de serviços.

_________________
Vinícius Melo - "Gott Weiss Ich Will Kein Engel Sein"
Leão e sua moto
<---- Blogs ---->
Minha Primeira Moto


Minha moto não está suja, é uma película natural de proteção para a pintura que inclusive não gasta água.

L340
Guru
Guru

Número de Mensagens : 3821
Idade : 35
Localização : Guarulhos - SP
Moto : Kansas 150cc
Data de inscrição : 07/10/2010

http://leaoesuamoto.blogspot.com

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Ailton e Karina em Qui Mar 31, 2011 9:12 am

L340, por eles tamparem essa mangueira será que tiveram alguma maldade com isso, em te prejudicar?

Ailton e Karina
Membro Senior
Membro Senior

Número de Mensagens : 526
Idade : 33
Localização : Mauá - SP
Moto : Outra marca ou ainda não tenho
Data de inscrição : 17/02/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Péricles em Qui Mar 31, 2011 9:28 am

Ontem pela tarde isolei esse sistema e ao contrário do que andei lendo aqui no fórum e pela net sinceramente não percebi mudança alguma no desempenho do motor, e pra não dizer que absolutamente nada mudou, notei uma discreta diferença pra melhor no ronco final do conjunto motor + escapamento, ficando mais "suave," a princípio estou apenas testando por uns dias, e se realmente continuar assim sem grandes mudanças, retorno com ele, pois se colocaram lá é porque tem alguma razão de ser, ainda que não cumpra com louvor o seu papel que é reduzir a poluição total gerada pela queima da gasolina.

Péricles
Membro Senior
Membro Senior

Número de Mensagens : 632
Idade : 36
Localização : Belém - PA
Moto : Outra marca ou ainda não tenho
Data de inscrição : 10/01/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qui Mar 31, 2011 9:34 am

L340 escreveu:O motivo dessa mangueira estar tampada na minha moto é um mistério ainda,
Não estava só tampada, mas estava ainda cheio de água (ou algum outro líquido).
Depois que achei isso, nunca mais voltei na Dafra a procura de serviços.


Se a essa mangueira entra na válvula pair e taparam (as vezes por desconhecer do que se trata, ou como funciona) esse líquido pode ser vapor d'água resultante da queima da nossa álcoolina. O único problema é que ficando tapada, o motor pode consumir mais gasolina (devido a tomada de ar estar fechada, a sucção gerada pelo escape vai puxar gasolina a mais do coletor de admissão).

Abraço!

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qui Mar 31, 2011 9:44 am

Péricles escreveu:Ontem pela tarde isolei esse sistema e ao contrário do que andei lendo aqui no fórum e pela net sinceramente não percebi mudança alguma no desempenho do motor, e pra não dizer que absolutamente nada mudou, notei uma discreta diferença pra melhor no ronco final do conjunto motor + escapamento, ficando mais "suave," a princípio estou apenas testando por uns dias, e se realmente continuar assim sem grandes mudanças, retorno com ele, pois se colocaram lá é porque tem alguma razão de ser, ainda que não cumpra com louvor o seu papel que é reduzir a poluição total gerada pela queima da gasolina.


Péricles a diferença no consumo de combustível é pouca mesmo, e sai o barulho do escape (tem moto que tem um som característico da válvula trabalhando).
Em relação a emissão de poluentes a diferença também é muito pouca, minha moto com a válvula 1,9co² isso com a válvula funcionando e com regulagem Dafra, sem a válvula e com a mistura correta 0,7co².

Abraço.

Dan.

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Péricles em Qui Mar 31, 2011 10:04 am

Dan Floripa escreveu:Péricles a diferença no consumo de combustível é pouca mesmo, e sai o barulho do escape (tem moto que tem um som característico da válvula trabalhando).
Em relação a emissão de poluentes a diferença também é muito pouca, minha moto com a válvula 1,9co² isso com a válvula funcionando e com regulagem Dafra, sem a válvula e com a mistura correta 0,7co².

Abraço.

Dan.

Depois dessa, só resta retirar definitivamente os "restos mortais" da válvula e das mangueiras... Aliás, será que isso implica em perda da garantia?

Péricles
Membro Senior
Membro Senior

Número de Mensagens : 632
Idade : 36
Localização : Belém - PA
Moto : Outra marca ou ainda não tenho
Data de inscrição : 10/01/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Dan Floripa em Qui Mar 31, 2011 10:21 am

Péricles escreveu:
Dan Floripa escreveu:Péricles a diferença no consumo de combustível é pouca mesmo, e sai o barulho do escape (tem moto que tem um som característico da válvula trabalhando).
Em relação a emissão de poluentes a diferença também é muito pouca, minha moto com a válvula 1,9co² isso com a válvula funcionando e com regulagem Dafra, sem a válvula e com a mistura correta 0,7co².

Abraço.

Dan.

Depois dessa, só resta retirar definitivamente os "restos mortais" da válvula e das mangueiras... Aliás, será que isso implica em perda da garantia?


Sim, vai acarretar a perda da garantia!! Não faça isso se a moto ainda está na garantia!

Dan Floripa
Guru
Guru

Número de Mensagens : 4109
Idade : 36
Localização : Florianópolis
Moto : Speed 150cc
Data de inscrição : 27/04/2010

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Péricles em Qui Mar 31, 2011 10:25 am

Entendi... O jeito é esperar!
Mudando um pouco de assunto, Dan, por favor assim que puder dê uma olhada nesse tópico: http://dafra.forumais.com/t2535-regulagem-de-valvulas

Obrigado!

Péricles
Membro Senior
Membro Senior

Número de Mensagens : 632
Idade : 36
Localização : Belém - PA
Moto : Outra marca ou ainda não tenho
Data de inscrição : 10/01/2011

Voltar ao Topo Ir em baixo

Re: Que mangueira é essa?

Mensagem  Conteúdo patrocinado Hoje à(s) 11:53 pm


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Página 1 de 2 1, 2  Seguinte

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo

- Tópicos similares


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
